Blindrinnen aus Kunststoff für die Untergrundentwässerung: Anwendungs- und Spezifikationsleitfaden

Blindablauf aus Kunststoff Man kann es sich als unterirdischen Wassersammel- und -ableitungskanal vorstellen. Wenn Regenwasser, Grundwasser oder Wasser im umgebenden Boden den Entwässerungsbereich erreicht, kommt es zunächst mit der Geotextilfilterschicht in Kontakt.

Schritt 1: Wasser gelangt in die Filterschicht

Das Wasser dringt durch das Geotextil in den Dränagekern. Gleichzeitig begrenzt das Geotextil die Bewegung von Bodenpartikeln in den inneren Dränagekanal.

Schritt 2: Wasser dringt in den Kunststoff-Drainagekern ein.

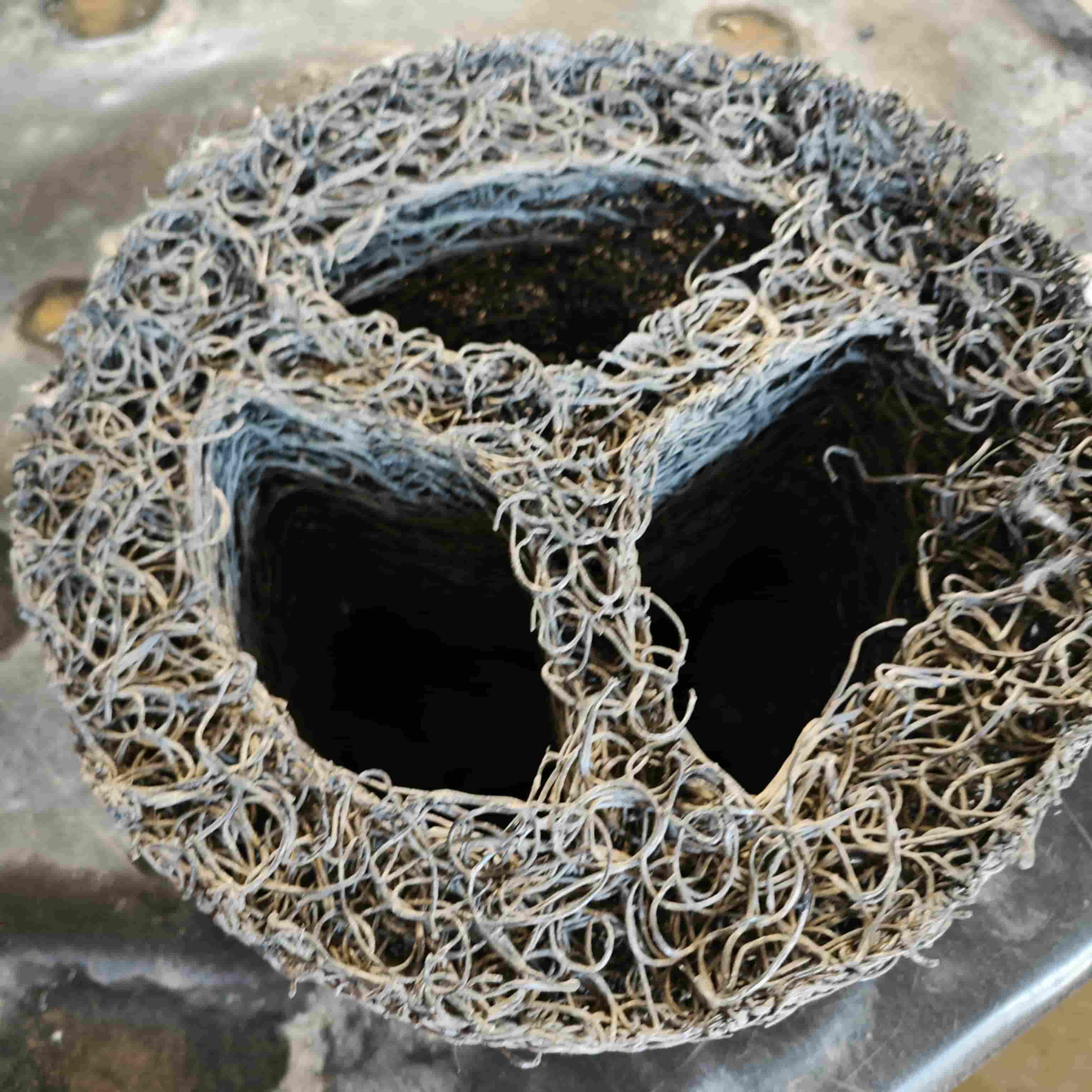

Nach dem Durchlaufen der Filterschicht gelangt das Wasser in den PS- oder PE-Drainagekern. Die dreidimensionale Struktur bietet einen offenen Durchflussweg für das Wasser.

Schritt 3: Wasser bewegt sich entlang des Drainagekerns

Das Wasser wird entlang der gesamten Länge des Entwässerungssystems in Richtung der stromabwärts gelegenen Seite geleitet. Bei Freispiegelentwässerungssystemen benötigt der Entwässerungsweg üblicherweise ein entsprechendes Gefälle.

Schritt 4: Wasser wird an den letzten Auslass angeschlossen

Der Kunststoff-Blindablauf muss normalerweise an eine andere Entwässerungseinrichtung angeschlossen werden, wie zum Beispiel:

• Perforierte Abflussrohre
• Sammelbecken
• Seitengräben
• Regenwassersysteme
• Pumpensysteme
• Andere technische Steckdosen

Der Blinddrain aus Kunststoff ist eine Komponente eines kompletten unterirdischen Entwässerungssystems. Ein komplettes System lässt sich im Allgemeinen wie folgt verstehen: Sammlung → Filtration → Förderung → Durchflusssammlung → Ableitung.

Die Studie wurde an der State Route 16 in der Nähe von Granville, Ohio, durchgeführt. Es wurden vier unabhängige Längsrandentwässerungssysteme installiert. Drei Systeme wurden verwendet. Drainagekerne aus Polyethylen (PE) Umgeben von einem Geotextilfiltervlies. Das herkömmliche Vergleichssystem verwendete ein 4 Zoll (ca. 102 mm) großes, perforiertes Polyethylen-Drainagerohr, das in einem etwa 10 Zoll (254 mm) breiten Graben verlegt und mit Kies verfüllt wurde. Die Drainagesysteme wurden innerhalb von 36 Zoll (ca. 0,91 m) unterhalb der Fahrbahnoberfläche installiert und an Auslaufrohre angeschlossen.

Die Studie konzentrierte sich auf übermäßige Wasseransammlungen im Unterbau von Autobahnen. Frühere Messungen hatten gezeigt, dass der Grundwasserspiegel über die Fahrbahnoberfläche ansteigen konnte, was darauf hindeutete, dass überschüssiges Wasser nicht effektiv abgeleitet wurde. Zur Verbesserung der Untergrundentwässerung wurden Längsentwässerungssysteme zwischen Seitenstreifen und Fahrspur installiert, um das Wasser zu sammeln und zu separaten Auslässen zu leiten. Die Messungen erfolgten von April 1991 bis November 1993. Die Ergebnisse zeigten unterschiedliche hydraulische Reaktionen der verschiedenen Entwässerungskonfigurationen. Die konventionellen Rohrsysteme und die Langrohrsysteme wiesen im Allgemeinen die höchsten maximalen Abflussmengen und größten Abflussvolumina auf. Der Fall verdeutlicht, wie ein PE-Drainagekern in Kombination mit einer Geotextil-Filterschicht Grundwasser unter Autobahnen sammeln und ableiten kann. Die endgültige Entwässerungskapazität, die Filtereigenschaften, die Abmessungen und die Installationsdetails sollten jedoch an die jeweiligen Gegebenheiten vor Ort angepasst werden.
