1.1 Produktdefinition

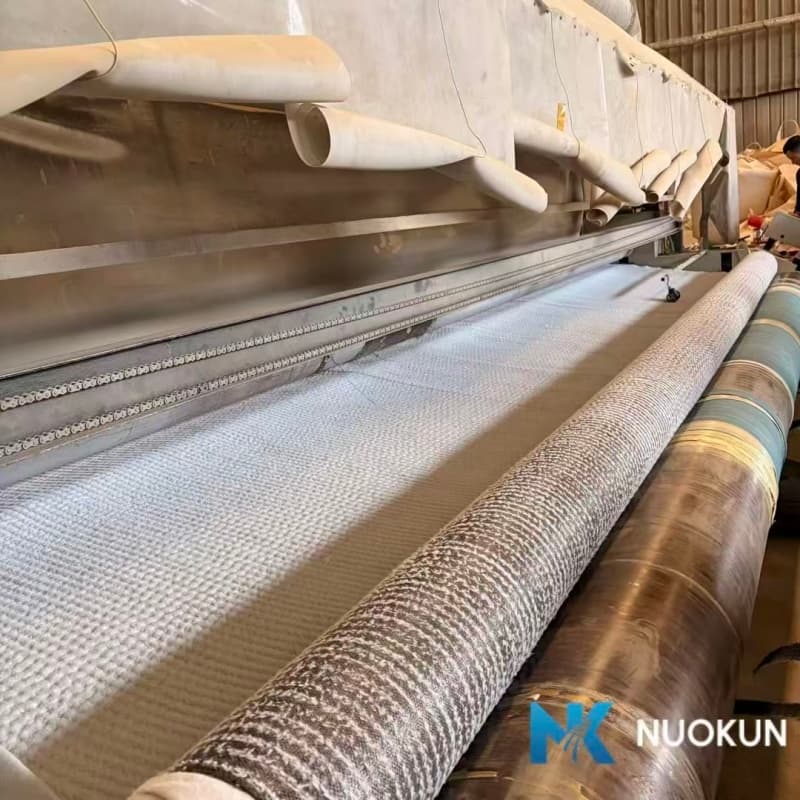

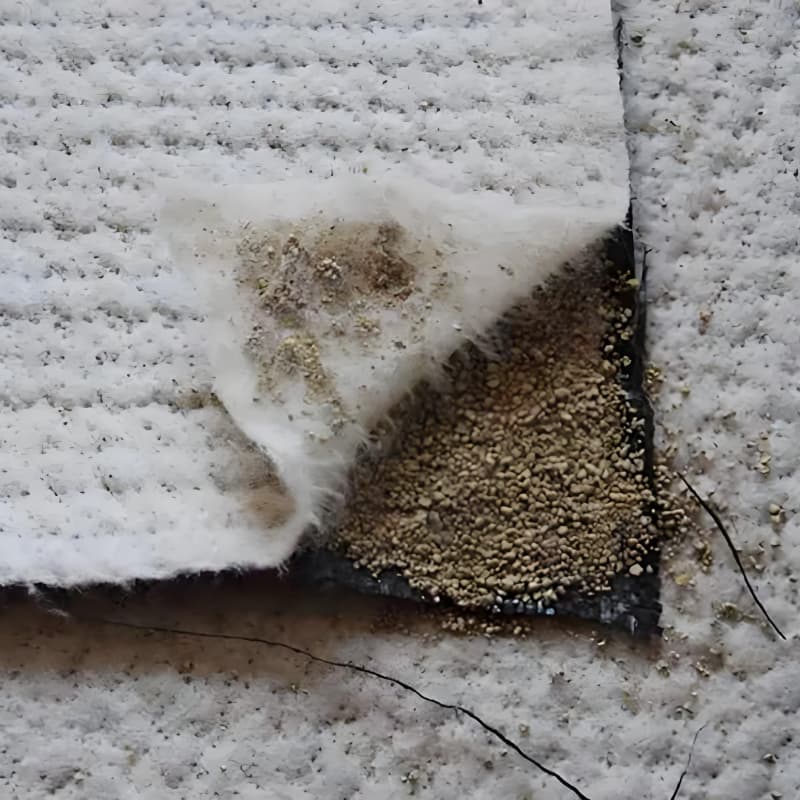

Geosynthetische Tondichtungsbahnen (GCLs) Es handelt sich um fortschrittliche Geokunststoffe. Der Herstellungsprozess mischt abgestufte natürliches Natriumbentonit Partikel mit geeigneten Zusatzstoffen und durch ein spezielles Herstellungsverfahren und entsprechende Ausrüstung werden die Bentonitpartikel zwischen zwei Schichten fixiert. Geotextil um eine Bentonit-ImprägnierdeckeDieses Material besitzt nicht nur alle Eigenschaften herkömmlicher Geokunststoffe, sondern weist auch hervorragende Eigenschaften auf. Leistungsfähigkeit hinsichtlich Wasserdichtigkeit (Sickerwasserkontrolle).

1.2 Selbstheilungsprinzip

Die herausragende Eindämmungsleistung eines GCL-Auskleidung Letztendlich läuft es auf eines hinaus: die Hydratation von Natrium BentonitBei Kontakt mit Wasser Bentonit-Ton Es hydratisiert und quillt auf das 12- bis 15-fache seines Trockenvolumens auf. Dadurch entsteht ein dichtes, schlecht durchlässiges Kolloidgel mit einer hydraulischen Leitfähigkeit von nur wenigen mbar. 1 × 10⁻¹¹ m/sSelbst wenn Setzungen des Untergrunds oder eine versehentliche Beschädigung der Dichtungsschicht die Dichtungsschicht beschädigen, wandert das umgebende hydratisierte Gel unter hydrostatischem Druck in den Spalt. Dieser dynamische Selbstheilungsprozess verschließt die Lücke automatisch und verleiht GCLs damit einen entscheidenden Vorteil gegenüber starrem Beton oder anderen statischen Dichtungsmaterialien.

2.0 Systematischer Vergleich mit herkömmlichen verdichteten Tondichtungsbahnen

Die Wahl von GCLs gegenüber traditionellen verdichtete Tonauskleidungen Bei Teich- und Seeprojekten kommt es auf eine fundierte techno-ökonomische Bewertung an.

Bewertungskriterien	Geosynthetische Tondichtungsbahn (GCL)	Traditionelle verdichtete Tonauskleidung
Material und Konstruktion	Im Werk hergestellt, was eine gleichbleibende Qualität gewährleistet. Transportiert in Rollen, ermöglicht dies eine schnelle Ausbringung mit minimalem Bedarf an schweren Verdichtungsgeräten.	Erfordert große Mengen an vor Ort gewonnenem oder importiertem Ton und unterliegt strengen Anforderungen an Bodenqualität und Feuchtigkeitsgehalt. Das Verfahren ist arbeitsintensiv durch Schichtung, Verteilung und Verdichtung und stark anfällig für witterungsbedingte Verzögerungen.
Hydraulische Leistung	GCLs erreichen eine außergewöhnlich niedrige hydraulische Leitfähigkeit von ≤ 5 × 10⁻¹¹ m/s, was der Dichtungsleistung einer 30 cm dicken verdichteten Tonschicht entspricht, jedoch bei einer Dicke von nur wenigen Millimetern erreicht wird.	Die hydraulische Leitfähigkeit liegt typischerweise im Bereich von 10^-9 bis 10^-10m/s. Besitzt keine Selbstheilungsfähigkeit; neigt zu Rissen durch Nass-Trocken- oder Frost-Tau-Zyklen, da kein automatischer Reparaturmechanismus vorhanden ist.
Technische Kompatibilität	Äußerst flexibel, passt sich komplexen Untergrundkonturen an und gleicht Setzungsunterschiede ohne Rissbildung aus. Das geringe Gewicht minimiert die Belastung der Hänge.	Das enorme Volumen und das hohe Eigengewicht stellen erhebliche Anforderungen an die Tragfähigkeit des Untergrunds. Relativ steif, anfällig für Schwindrisse.
Nachhaltigkeit & Ökologie	GCLs verwenden natürliches, ungiftiges Natriumbentonit. Der geringere Bedarf an schweren Erdbewegungsmaschinen und lokalem Tonabbau reduziert den CO₂-Fußabdruck des Projekts und die Umweltbelastung erheblich.	Traditionell verdichteter Ton ist bei Austrocknungs- und Wiederbefeuchtungszyklen sowie Frost-Tau-Zyklen sehr anfällig für Rissbildung.
Gesamtkosteneffizienz	Auch wenn die anfänglichen Materialkosten pro Quadratmeter für GCL höher sein mögen als für Rohlehm, machen die enormen Einsparungen bei Transport, Miete von schwerem Gerät, Arbeitskräften und Bauzeit GCLs über den gesamten Projektlebenszyklus hinweg äußerst wettbewerbsfähig.	Rohstoffe mögen zwar günstiger sein, doch die Gesamtkosten über den gesamten Lebenszyklus sind aufgrund umfangreicher Transporte, der Anmietung schwerer Maschinen und des hohen Arbeitsaufwands hoch. Hinzu kommt eine hohe CO₂-Bilanz durch Erdbewegung und Bergbau.

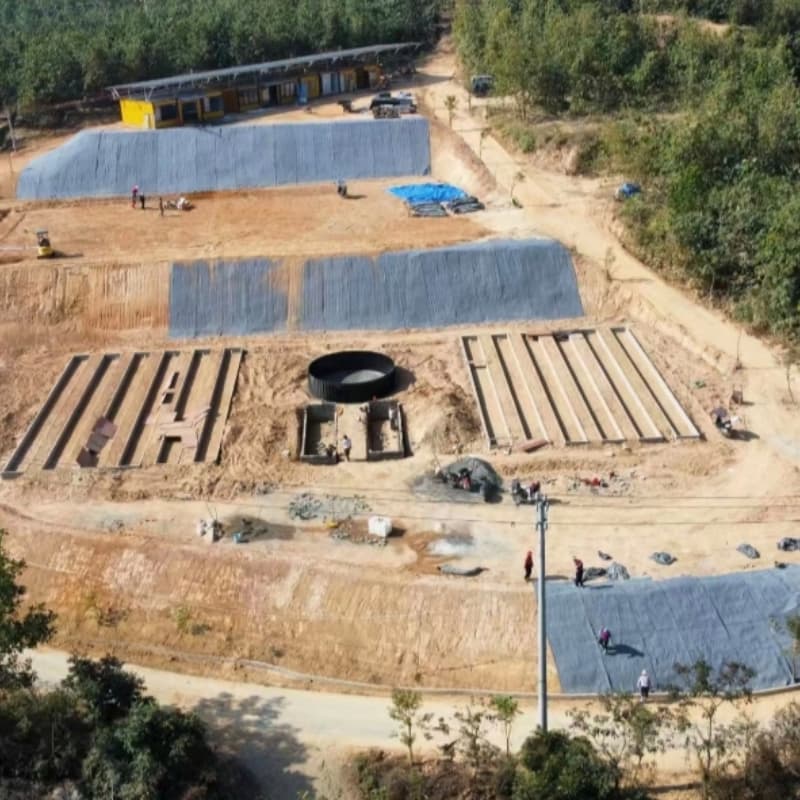

3.0 Detaillierter Implementierungsablauf für Teich- und Seeprojekte

3.1. Untergrundvorbereitung

Clear & Grade: Entfernen Sie sämtliche Ablagerungen, Vegetation, Wurzeln und scharfkantige Steine (>10 mm) vom Teich-/Seegrund.

Verdichtung: Um ein späteres Absacken und damit eine Belastung der Dichtungsbahn zu vermeiden, muss der Boden auf eine Mindestdichte von 85 % verdichtet werden.

Oberflächenbeschaffenheit: Sorgen Sie für eine glatte und gleichmäßige Oberfläche. Formen Sie an allen Innenecken und Übergängen abgerundete Kanten (Radius ≥ 30 cm), um scharfe Biegungen zu vermeiden.

Feuchtigkeit: Der Untergrund sollte im Wesentlichen trocken sein und kein stehendes Wasser aufweisen. Bei hohem Grundwasserspiegel müssen zunächst Entwässerungssysteme installiert werden.

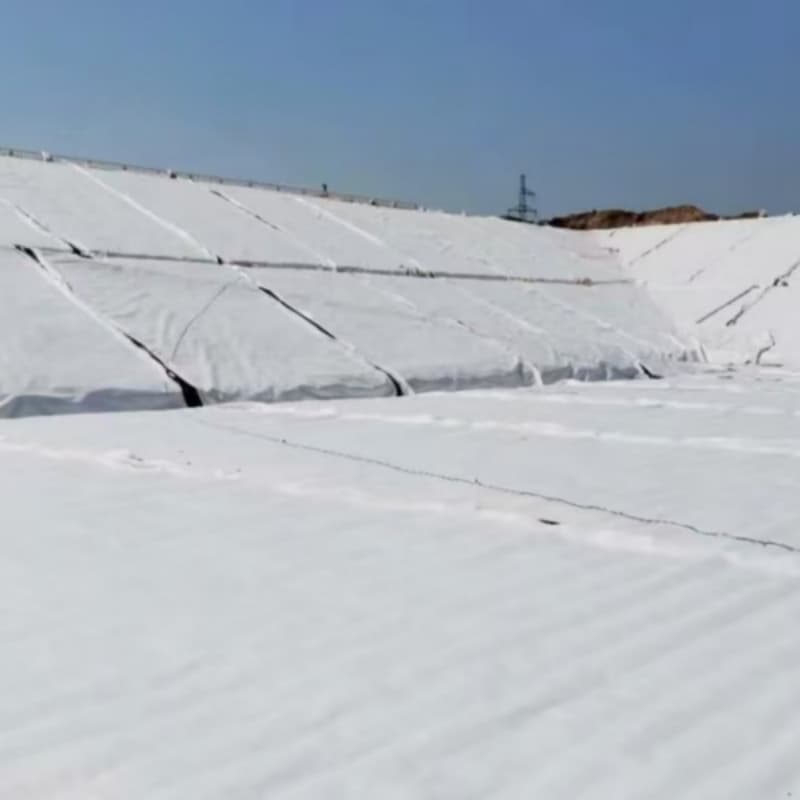

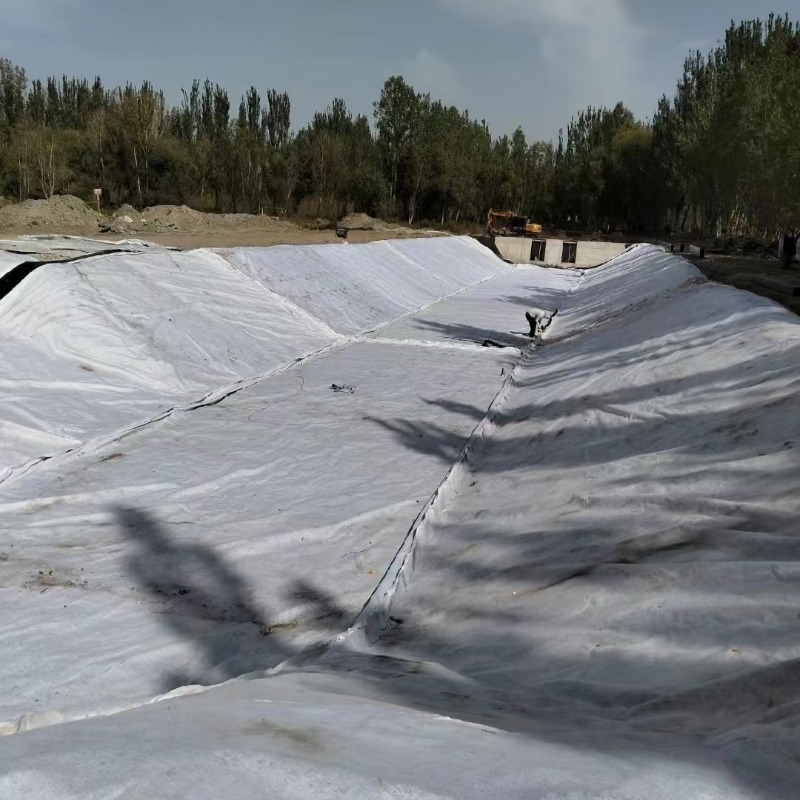

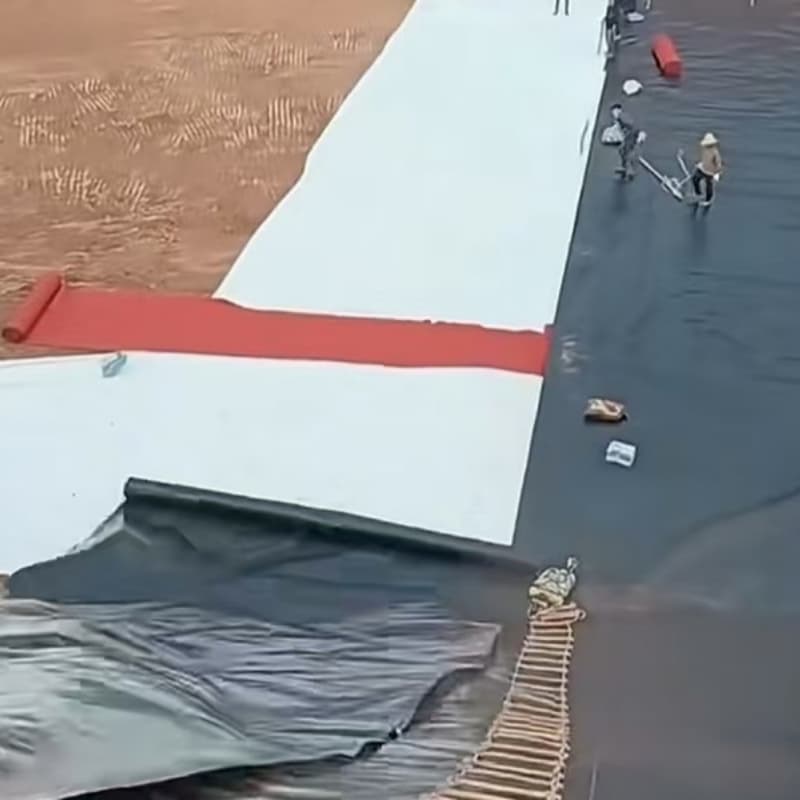

3.2. GCL-Bereitstellung

Orientierung: Die GCL-Paneele werden so ausgerollt, dass das Geotextilvlies nach oben (zur Wasserseite hin) zeigt.

Richtung: Die Paneele werden parallel zum Gefälle bzw. zur Fließrichtung des Wassers montiert. Das stromaufwärts gelegene Paneel wird immer über dem stromabwärts gelegenen Paneel angebracht (Schindeloptik), um zu verhindern, dass Wasser in die Fugen eindringt.

Entspannung: Lassen Sie die GCL-Platte flach liegen. Dehnen Sie das Material nicht. Bei großen Flächen sollten Sie leichte Falten (1–2 pro Platte) einarbeiten, um mögliche Setzungen des Untergrunds auszugleichen.

Versetzte Fugen: Um durchgehende Kreuzfugen (Mauerwerksmuster) zu vermeiden, sollten alle Querfugen versetzt angeordnet werden.

3.3 Nähen & Überlappen

Überlappungsbreite: Halten Sie eine Mindestüberlappung von 200–300 mm (8–12 Zoll) ein.

Nahtaktivierung: Vor dem Auflegen der oberen Platte wird ein durchgehender Streifen aus Bentonitpulver oder Bentonitpaste in der Mitte der Überlappungszone aufgebracht.

Sauberkeit: Stellen Sie sicher, dass der Überlappungsbereich frei von Schlamm, Sand oder stehendem Wasser ist. Falls er nass ist, trocknen Sie ihn oder verwenden Sie Bentonitpaste/-kleber.

3.4. Verankerung & Fixierung

Ankergraben: Am oberen Ende des Hangs wird ein Verankerungsgraben ausgehoben (typischerweise 400 mm tief x 400 mm breit). Die GCL wird in den Graben gefaltet und mit verdichtetem Erdreich aufgefüllt, um sie zu fixieren.

Hangbefestigung: An Seitenhängen verwenden Sie Unterlegscheiben und Nägel/Klammern, um die GCL zu befestigen. Platzieren Sie Befestigungselemente im Überlappungsbereich und in der Mitte des Paneels, wenn der Hang steil ist oder Wind eine Rolle spielt.

Durchdringungen: Bei Rohren oder Abflüssen wird die GCL-Dichtung um das Rohr gewickelt und der Spalt mit Bentonitkitt/-paste abgedichtet. Anschließend wird die Dichtung mit einem kreisförmigen GCL-Flicken (mind. 300 mm größer als das Rohr) verstärkt und mit Edelstahlklemmen befestigt.

3.5. Schutz & Hinterfüllung (kritischer Schritt)

Sofortiger Schutz: GCL muss innerhalb von 24 Stunden (maximal 48 Stunden) abgedeckt werden, um eine vorzeitige Rehydrierung durch Regen/Tau oder UV-bedingten Abbau zu verhindern.

Hinterfüllmaterial: Verwenden Sie sauberen Sand oder gesiebte Erde, die frei von Steinen >10mm, Wurzeln oder Verunreinigungen ist.

Platzierungsmethode:

Flache Flächen: Bringen Sie 300 mm verdichteten Boden oder 100 mm Beton auf.

Hänge: Verwenden Sie eine Betonschicht (mind. 100 mm) oder eine Bodenschicht mit einem schützenden Geotextil, um ein Abrutschen während des Hinterfüllens zu verhindern.

Verdichtung: Kompaktieren Sie die Schicht in Aufzügen (max. 300 mm pro Aufzug) bis zu einer Dichte von ≥85 %. Verwenden Sie niemals schwere Maschinen direkt auf der freiliegenden GCL.

3.6. Qualitätskontroll- und Wetterprotokolle

Wetter: Nicht bei Regen, Schnee oder starkem Wind installieren. Bei angekündigtem Regen die freiliegenden GCL-Platten sofort mit Plastikfolie abdecken.

Verkehrsregelung: Zutritt beschränken. Bitte benutzen Sie die ausgewiesenen Wege. Schuhe mit Nägeln oder hohe Absätze sind nicht erlaubt.

Reparaturen: Beschädigungen sofort markieren. Mit einem GCL-Stück ausbessern, das an allen Seiten 300 mm über die Beschädigung hinausragt, und mit Bentonitpulver abdichten.

high swelling power bentonite geosynthetic clay liner

4.0 Qualitätssicherung und langfristige Leistung

Bauqualitätskontrolle (CQC): Systematische Inspektionen müssen durchgeführt und dokumentiert werden, um die Ebenheit des Untergrunds, die Nahtüberlappungsbreite, die zusätzlich aufgetragene Bentonitmenge und die Verankerungsstabilität zu überprüfen. Eine fotografische Dokumentation kritischer Bauphasen wird dringend empfohlen.

Langfristige Leistungsüberwachung: Nach vollständiger Hydratation gewährleistet das GCL-System langfristige Stabilität. Die Instandhaltungsmaßnahmen sollten sich auf den Erhalt der schützenden Deckschicht gegen Erosion und die Überwachung des Wasserstands konzentrieren. Selbstheilung Die Auskleidung ist so beschaffen, dass sie geringfügige Spannungen und Setzungsunterschiede während ihrer gesamten Lebensdauer kompensiert.

5.0 Schlussfolgerung

Für künstlich angelegte Teiche und Seen gilt Folgendes: Geosynthetische Tondichtungsbahn (GCL) stellt einen Paradigmenwechsel in der Eindämmungstechnologie dar. Anstatt lediglich als Ersatz für einen zu dienen verdichtete Tonauskleidung, das istein ausgeklügeltes technisches System, das fortschrittliche geosynthetisch Design, um die natürlichen Eigenschaften von Bentonit-Ton, ergänzt durch Selbstheilung Funktionalität. Durch das hier beschriebene standardisierte Implementierungsprotokoll erzielt GCL im Vergleich zu herkömmlichen Methoden eine überlegene und zuverlässigere hydraulische Langzeitleistung. Es bietet außerdem erhebliche Vorteile in Baugeschwindigkeit, Kosteneffizienz über den gesamten Lebenszyklus und ökologische Nachhaltigkeit.Daher ist es das empfohlene Auskleidungsmaterial für moderne, nachhaltige Wasserspeicherprojekte.

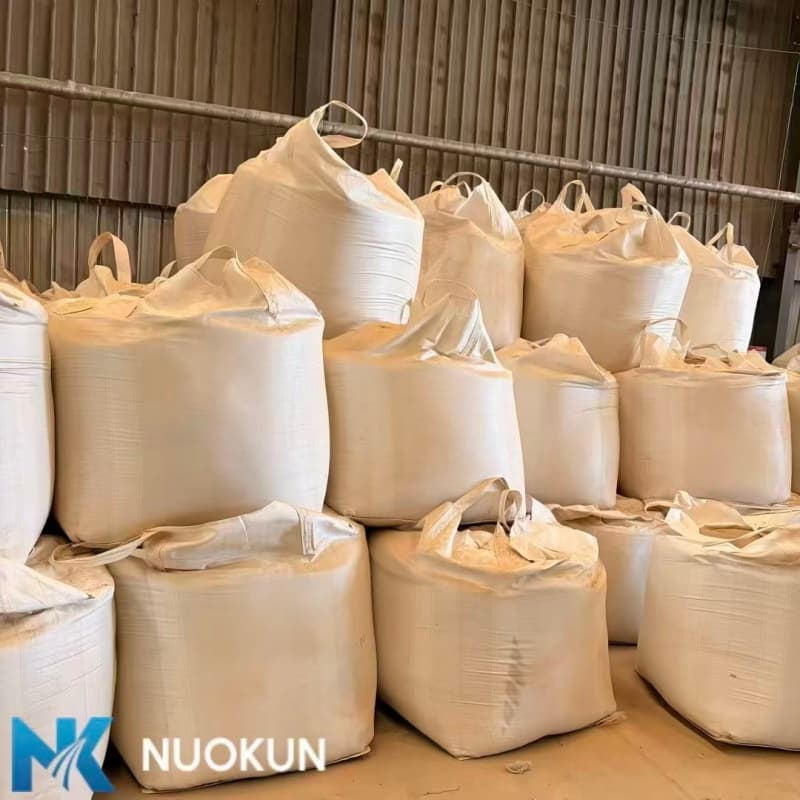

Verpackung und Lieferung
